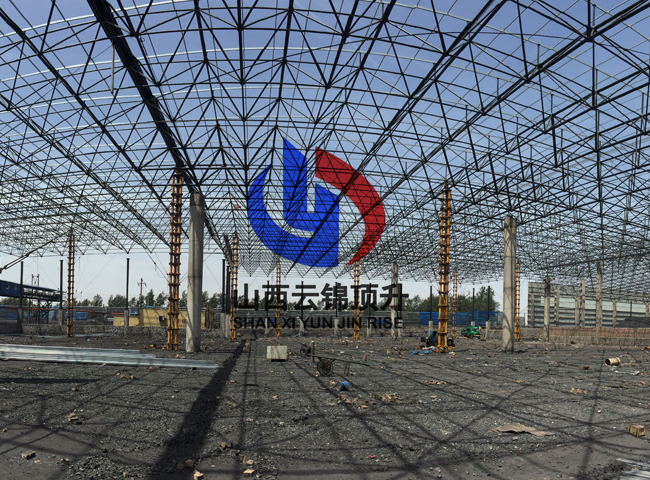

一，该网架结构本属于一般性的平板型网架,但由于其结构跨度大,属中大跨度的网架,象这种跨度的网架一般应采用周边支承体系,但该网架受建筑要求条件的限制,在沿长跨两端(即边短跨)处无支承点,整体网架呈对边支撑状态,在大跨度的网架中这样的支承条件是比较差的,同时该网架的设计荷载较大,具有不均布的集中荷载,网架中的杆件比较复杂,杆件规格在该网架不呈对称分布,局部杆件受力较大,跨中杆件更大内力(拉力)已远远超出一般普通螺栓球网架规范规定的更大规格的高强螺栓M64的极限承载能力(2566∽3136KN),这也是该网架采用焊接球节点的原因之一,因杆件受力较大,该网架采用杆件更大规格为Ф194×12,焊接球的更大规格为D600×22(双肋)。

二，其次,该网架下部的支承结构布置不均等,支承柱距大小不等,七个柱间共分了五档不同数据的柱距,为了保证支座的位置,只能按支承柱距的变化划分成不同尺寸的网格,同时由于结构变截面,因此组成网格的杆件的尺寸和空间角度变化较大,该网架由2101根杆件组成,经放样细化设计全部杆件共分成了451种尺寸规格型号。

三，综上所述,该网架具有以下特点

1,该网架支承条件较差,杆件受力的敏感性较大。

2,该网架为焊接球节点网架,工厂化生产程度低,现场焊接工作量大,故控制焊接变形和焊接质量的先天条件不理想。

3,焊接球节点网架为杆件直接相焊连接,在现场杆件的空间定位尺寸难以控制。

4,因该网架为双向正交正放结构体系,实际是用球节点的一种桁架体系,整体刚度较大,待安装结束后,难以进行整体尺寸调节。

5,组成该网架的杆件尺寸规格型号种类较多,给安装过程中的整体控制增加了难度。

---
